ВИРЕ ЕДМ технологија у модерном производњи убризгавања калупа
Напредни производни процеси за прецизне компоненте калупа
Оживи електрични обрада електричне пражњења (жица ЕДМ) представља технологију каменчака у савременим операцијама произвођача убризгавања калупа, што омогућава прецизно стварање сложених шупљина и замршене геометрије неопходне за високе - квалитетну производњу убризгавања. Овај напредни процес производње користи континуирано померање металне жице као електроду, стварајући контролисане електричне испуштања између жице и радног дела да би се постигло материјално уклањање топлотним ерозијом.

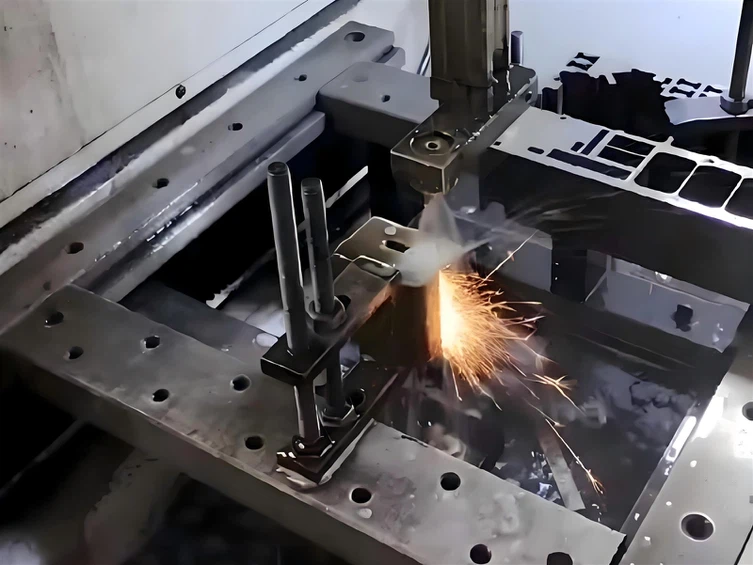

Модерна жица ЕДМ машина која показује прецизне могућности сечења за сложене компоненте калупа
Основни принципи обраде жице ЕДМ
Поступак жице ЕДМ делује на принципу контролисане ерозије СПАРК, где је танка жица електрода, обично од месинга или молибдена, пролази кроз пре - избушену рупу стартера у обрадном месту. Жица се непрестано креће у вертикалном смеру док је вођена програмираним путем да би се створила жељени профил. Током рада, низ брзих електричних импулса ствара искре између жице и радног дела, са сваким температурама генерисања пражњења достижући неколико хиљада степени Целзијуса. Ова интензивна локализована топлотна испаравања минутних честица радног комада материјала, који се затим испруже непрекидно текући диелектричну течност.
Јаз између жице електроде и радника, познат као празнина искра, остаје константна током целог процеса сечења, обично се креће од 0,02 до 0,05 милиметара. Овај јаз аутоматски одржава систем серво управљања машинама који континуирано прилагођава стопу хране засновану на електричним условима у зони сечења.
Диелектрична течност, обично деионизирана вода споро - машине за храњење или специјализоване емулзије у брзој мо системима -, послужује више критичних функција: хлађење зоне сечења, испирањем еродираних честица и пружање потребне електричне изолације између испуштања.
Класификација и врсте жица ЕДМ машина
Вире ЕДМ машине пре свега су категорисане на основу њихових механизама брзине и управљања жицама. Разлика између ових категорија значајно утиче на њихову примену у произвођачима произвођача убризгавања калупа широм света.
Брзо - Феед Вире Едм
Ради са брзином жица која се обично креће од осам до десет метара у секунди, користећи молибдену жицу која се може поновна употребљавања.
Понуде трошкове - Ефективна решења за опште прецизне захтеве у операцијама произвођача убризгавања калупа.
Споро - феед жица јед
Радите на брзинама жицама испод 0,2 метра у секунди, са Сингле - правом бакрама или месингом.
Представља врхунски прецизност, омогућавајући површински завршним добрима као што је у реду као РА 0,8 микрометра или бољи.
Композитна жица је ЕДМ
Комбинује предности обе технологије са високим - брзим и ниским прецизним прецизним прецизним брзинама.
Постиже побољшани квалитет површине уз одржавање разумних брзина прераде и трошкова.
Различите жице ЕДМ машине за машину која се користе у модерним објектима произвођача убризгавања калупа
Компоненте машине и системска архитектура
Свеобухватно разумевање жица ЕДМ машинских компонента је неопходно за оптимизацију њихове примене у окружењу произвођача убризгавања калупа. Структура машине састоји се од неколико интегрисаних подсистема који раде у хармонији да би се постигло прецизно уклањање материјала.
Машински кревет и радно место
Машински кревет формира фондацију, захтевајући да се изузетна ригидност и пригушивање вибрација. Савремени кревети користе термички стабилни материјали. ВоркТибле омогућава контролисано КС и И СО Акис кретање кроз прецизне кугличне вијке, одржавајући прецизно позиционирање унутар микрометара.
Механизам за превоз жица
Критични подсистем који утиче на квалитет сечења. Карактеристике Складишни бубњеви, системи затезања и прецизни водичи направљени од синтетичког сафира или дијаманта. Напредне машине укључују аутоматско навојним навојним жицама да би се смањило време застоја.
Прилози за резање конуса
Омогућите контролисану нагибу жице за нацрт углова у шупљинама убризгавања. Независни горњи и доњи водичи стварају прецизне угаоне резове, који се обично крећу од пет до тридесет степени.
Електрични параметри и контрола процеса
Избор и оптимизација електричних параметара у основи одређују успех жица ЕДМ операција у апликацијама произвођача убризгавања калупа. Ови параметри директно утичу на брзину сечења, квалитет површине, димензионалне тачности и стопе потрошње жице.
| Параметар | Типичан распон | Утицај на поступак |
|---|---|---|
| Пулсни напон | 70-110 Волтс | Већи напонски повећавају празнину свећице и брзину сечења, али могу смањити квалитет површинске завршне површине |
| Врхунска струја | Вишеструка подешавања путем појачала напајања | Одређује садржај енергије; Доња подешавања за финије завршне обраде, виши за брзо уклањање |
| Трајање пулса | МицросеКондс на десетине микросекунди | Краћи импулси производе фине текстуре површине; Дужи импулси повећавају цене уклањања |
| Интервал импулса | 5-250 микросекунди | Омогућује евакуацију отпадака; Недовољни интервали узрокују нестабилност, прекомерно смањење ефикасности |
Истраживачки увид
Према истраживањима објављеним у Међународном часопису машинских алата и производње, "оптимизација ЕДМ параметара путем адаптивних система контроле је показала побољшања ефикасности сечења већа од 30%, а истовремено смањују храпавост површине до 25% у каљеним алатама и производњи убризгавања" (Кумар ет ал., 2023, међународни часопис за производњу алата и производњским часописима "(Кумар ет ал. хттпс: //дои.орг/10.1016/ј.ијмацхтоолс.2023.103982).
Ово напредовање представља значајан скок напријед за операције произвођача убризгавања калупа који желе да побољшају и продуктивност и квалитет путем података - оптимизација параметара.
Однос између електричних параметара и резултирајућим површинским завршним обрадом у жицама ЕДМ процеса
Програмирање и генерација стазе алата
Стварање тачних програма сечења формира темељ успешне жице ЕДМ операције у објектима произвођача убризгавања калупа. Савремени ЦНЦ контролери подржавају различите методе програмирања, од ручног генерације кода до софистициране ЦАД / ЦАМ интеграције.
Процес програмирања започиње дефинисањем координатног система радног комада и успостављање референтних тачака за тачно позиционирање. Избор локација за тачке навоја захтева пажљиво разматрање геометрије дела, дистрибуције материјалних стреса и аранжмана за стезање.
Накнада за надокнаду алата ПАТХ рачуна за радијус жице и празнине СПАРК-а да би се осигурале тачне коначне димензије. Ова компензација мора размотрити не само номиналну пречнику жице већ и варијације због хабања и електричних услова.
Вишеструке стратегије сечења развиле су да би се позабавиле различитим захтевима апликација произвођача убризгавања калупа. Сингле - сечење пружа максималну продуктивност за грубости рад или када је умјерена тачност довољна, док је више- пролазни стратегије запошљавање узастопних смањења прогресивно смањеном енергијом прогресивно смањене енергије.
Техничка референца
"Напредни алгоритми са алатама имају револуционаризована жичана ЕДМ програмирање, омогућавајући производњу сложених 3Д обриса са прецизношћу испод 5 микрометара. Ови алгоритми оптимизирају стратегије за курце и прилагођавање сложености геометрије, значајно смањују се за замршене калупе" (Смитх Ет ал., 2022. године, "Смитх Ет ал." (Смитх Ет ал. "(Смитх 5," Смитх 5. хттпс: //дои.орг/10.1115/1.4053897).
Покупи и поравнање радног добара
Правилно подешавање радног комада и усклађивање су пресудни за постизање захтевних толеранција потребних у операцијама произвођача убризгавања калупа. Избор одговарајућег рада - Методе за држање зависи од геометрије дела, величине, тежине и потребне приступачности.
Прецизно подешавање радног комада и чворба за жице ЕДМ обрада компоненти калупа
Методе монтаже
- Монтажа конзоле за приступачност
- Мост - тип подржава стабилност
- Прилагођене плоче за учвршћивање за поновљивост
Поступци поравнања
- Подаци са индикаторима за бирање прецизности
- Аутоматска ивица - проналажење рутина
- Електронска верификација вертикалности
Подешавање разматрања
- Дистрибуција силе силе
- Термички фактори стабилности
- Приступ за диелектрично испирање
- Доступност дио за жице
Диелектричне течности и стратегије за испирање
Систем диелектричног флуида игра виталну улогу у жици ЕДМ перформансе, значајно утицати на брзину сечења, квалитета површине и стабилност процеса у апликацијама произвођача убризгавања калупа. Течност служи више функција: хлађење зоне сечења, уклањање еродираних честица, пружајући електричну изолацију између испуштања и спречавање оксидације свеже исечених површина.
Диелектричне врсте
Деионизирана вода
Примарни диелектрик у споро - машини за сточну храну, нудећи одличан капацитет хлађења и минимални остатак. Отпорност се пажљиво контролише између 5.000 и 200.000 охм - центиметара.
Емулзија - заснована диелектрима
Користи се у Фаст - машинама за сточну храну, комбинујући уља са водом да би створили стабилне емулзије које смањују хаљину жице током одржавања капацитета за хлађење и испирање.
Системи за испирање
Образови за испирање и проток критично утичу на уклањање крхотина из зоне сечења. Недовољно испирање доводи до акумулације крхотина, узрокујући секундарне испуштања која деградирају квалитет површине.
Савремене машине запошљавају програмибилне системе за испирање који подешавају узорке притиска и протока засноване на дубини сечења и геометрије радног дела, оптимизирање уклањања отпадака током минимизирања жичане дефлексије.
Примене у производњи убризгавања
Жичана ЕДМ технологија постала је неопходна у модерним операцијама произвођача убризгавања калупа, што омогућава производњу сложених компоненти калупа које би било тешко или немогуће израђивати коришћење конвенционалних метода обраде. Способност смањења очврсних материјала са изузетном прецизношћу чини жичану ЕДМ посебно вредну за производњу калупа, језгре и уметања након термичке обраде.
Производња компоненти калупа
Сложене геометрије шупљине са подрезама
Прецизна језгара и уметци након термичке обраде
Рупе за рупе за избацивање и хлађење канала
Протезне прорези и замршени профили
Специјализоване апликације
Означавање матрица и прогресивне компоненте дие
Прецизни пробијање и дие профиле са уским клириштима
Конусне површине за правилно нацрт углова
Сингле - комадна уметци шупљине елиминишући питања монтаже
Површински интегритет и металуршка разматрања
Поступак жице ЕДМ производи јединствене површинске карактеристике које их разликују из конвенционалних метода обраде, са важним импликацијама за апликације произвођача убризгавања калупа. Сека површина састоји се од слоја за поновно постављање и познатих као бели слој, прекривајући топлоту - погођена зона која прелази на нетакнуто базни материјал.
Олакшица
Обично се креће од 5 до 50 микрометара у дебљини у зависности од параметара сечења, који се састоји од брзо очвршћеног материјала са измењеном микроструктуром. Овај слој често показује већу тврдоћу због брзих стопа хлађења, али може садржавати микро.5ике и заостале натегнуте напоне.
Топлота - погођена зона
Продуже се изван слоја за поновно читање, излагање микроструктурних промена без топљења. У очврснутим челицима алата, ова зона може показати ефекте ублажавања који благо умањују тврдоћу. У мери првенствено зависи од енергије за пражњење и брзину сечења.
Површинска топографија
У основи се разликује од механички обрађених површина, приказујући случајног обрасца преклапања кратера. Ова изотропна текстура пружа одлична својства задржавања нафте, корисно за клизне површине у апликацијама за калупе.
Технике контроле и мерења квалитета
Осигуравање доследног квалитета у жицама ЕДМ операције захтева свеобухватне процедуре мерења и инспекције прилагођене захтевима произвођача убризгавања калупа. Верификација тачности димензија обично користи координатне мерне машине способне да открију варијације унутар микрометра у комплексу три - димензионалне геометрије.
Димензионална верификација
Координирају мерне машине (ЦММС) са микрометром - Тачност нивоа за сложене 3Д геометрије. Ови системи нуде детаљне извештаје о димензионалном усаглашености до ЦАД модела.
Анализа површинске завршетке
Контакт или оптичка профилометрија квантификује параметре храпавости. Случајна природа ЕДМ површина захтева одговарајуће дужине узорковања и више локација мерења.
Геометријска провера толеранције
Ласерска интерферометрија и електронски нивои откривају минуте геометријске одступања која утичу на равност, перпендикуларност и паралелизам.
Напредне технике инспекције
Инспекција дебљине и интегритета ојачања ојачања запошљава металографске технике, укључујући Цросс - преписници, полирање и микроскопско испитивање. Скенирање електронске микроскопије открива површинску морфологију и потенцијалне недостатке на велико увећање, док енергија - дисперзивна спектроскопија идентификује композиционе промене последица процеса ЕДМ-а. Ове аналитичке технике доказују непроцењујуће за оптимизацију процеса и решавање проблема у захтевном апликацијама за производњу преношења калупа у којима је површински интегритет директно утиче на перформансе калупа и дуговечности.
Напредне стратегије за унапређење продуктивности
Максимизирање продуктивности у жице ЕДМ операција захтева систематску оптимизацију више међусобно повезаних фактора. За калупи Произвођач убризгавања, балансирање брзине сечења са захтевима квалитета захтева пажљиво разматрање економских и техничких ограничења.
Адаптивни системи за контролу
Континуирано пратите услове сечења и аутоматски прилагођавате параметре. Ови системи откривају почетнике и спроводе корективне радње, све веће брзине за 20-40% уз смањење прекршаја жица у произвођачима произвођача убризгавања калупа.
Мулти - Стратегије пролаза
Оптимизирајте трговину - између брзине и квалитета кроз стратешку употребу вишеструких пролазних пролаза. Грубе пролазе максимизирају стопе уклањања, док завршни пролази постижу потребну квалитету површине.
Без надзора
Омогућите континуирану производњу током не - радног времена са аутоматским жицама и софистицираним праћењем. Интеграција са роботском руковањем омогућава лампицама - изградњом.
Аутоматизована жица ЕДМ продуктивна ћелија повећања продуктивности у произвођачима убризгавања калупа
Решавање проблема са заједничким изазовима
Упркос технолошком напретку, жице ЕДМ операције повремено наилазе на изазове који захтевају систематску дијагнозу и резолуцију. Разумевање заједничких проблема и њихова решења омогућава брз реакцију, минимизирање поремећаја у производњи у произвођачима убризгавања калупа.
Рома за жицу
Најчешћи оперативни изазов са вишеструким потенцијалним узроцима:
- Превелики параметри сечења
- Лоши услови за испирање
- Механичка питања
- Материјални проблеми са радном комадом
Лоша површинска завршница
Може произаћи из више фактора:
- Нестабилни услови за сечење
- Контаминирана диелектрична течност
- Истрошени водичи за жице
- Неприкладни избор параметара
Димензионална нетачност
Потенцијални узроци укључују:
- Нетачне вредности компензације
- Машине геометријске грешке
- Топлотни ефекти
- Олакшање стреса на радном комаду током сечења
Развојни трендови и технологије у настајању
Еволуција жице ЕДМ технологије наставља да се бави унапређеним потребама операција произвођача убризгавања калупа широм света. Неколико трендова у настајању обећавају даље побољшање способности и продуктивности у наредним годинама.
Интеграција вештачке интелигенције
Алгоритами за учење машина омогућавају предиктивну оптимизацију параметара сечења на основу акумулираног процеса знања. Ови системи анализирају огромне скупове података, идентификовање оптималних комбинација параметара за одређене материјале и геометрије.
Хибридни производни системи
Комбиновање жице ЕДМ са комплементарним технологијама као што су глодање или брушење у једној платформи елиминише вишеструке подешене и смањује време производње. Посебно вредан за сложене компоненте калупа које захтевају вишеструке производне процесе.
Напредни жичани материјали
Композитне жице које се садрже високи - проводљиво језгра са хабањем - отпорним премазима омогућавају брже сечење уз одржавање врхунског квалитета површине. Благотворан за прераду произвођача убризгавања калупа Обрада изазовних материјала.
Одрживост животне средине
Побољшани диелектрични системи за рециклажу и смањене стратегије потрошње енергије. Напредна филтрација омогућава проширени диелектрични живот уз одржавање перформанси, смањење трошкова и утицаја на животну средину.
